As obras da Ponte de Guaratuba, no Litoral do Paraná, chegaram a 60% de execução, segundo o relatório de obras do mês de maio. Um marco que é comemorado mês a mês devido ao progresso célere e de qualidade da estrutura, aguardada há mais de 40 anos pela população paranaense.

Uma das novidades é com o andamento das obras dos acessos. A implantação da Ponte de Guaratuba está inserida na rodovia PR-412, dentro do município de Guaratuba, ao longo de um traçado com 3,07 km de extensão. O projeto contempla acessos estruturados nas duas extremidades da ponte, que para melhor entendimento, são chamados de acessos do lado de Guaratuba com aproximadamente 940 metros de extensão e acesso do lado de Matinhos, que possui extensão próxima a 880 metros.

A seção transversal da rodovia é composta por 4 faixas de tráfego de 3,60 metros cada, faixas de segurança de 0,60 metros para cada lado, passeios com ciclovia, em ambos os lados, com 3 metros úteis. Além disso, todo o traçado contempla iluminação viária.

No lado de Matinhos, há dois retornos, baia para operação policial e acesso a Cabaraquara que margeia o parque Saint Hilaire pelo lado direito da rodovia. No lado de Guaratuba, há uma interseção viária que permite o acesso tanto ao centro da cidade quanto à praia de Caieiras. No acesso principal, está em andamento o rebaixamento do morro com o objetivo de melhorar a inclinação da rampa existente e para garantir a estabilidade do terreno, estão sendo executadas as contenções.

Em maio, no lado de Guaratuba, tiveram continuidade os serviços de contenções, com a execução do solo grampeado, estaca raiz, tirantes e vigas de travamento, bem como na escavação para rebaixamento do morro. Já no lado de Matinhos, teve continuidade os serviços de drenagem, terraplenagem e pavimentação.

Há previsão de movimentação de 200.000 metros cúbicos de terraplenagem, entre escavação e aterro e execução de 50.000 metros quadrados de camadas de pavimentação, que contemplam reforço de subleito, sub-base, base e revestimento asfáltico.

“O ritmo de execução dos trabalhos estava progredindo muito bem, e agora estamos com ainda mais celeridade na execução desta obra, que será entregue aos paranaenses dentro do prazo, garantindo mais segurança e qualidade de vida para moradores, visitantes e turistas no Litoral do Paraná”, afirma o diretor-presidente do Departamento de Estradas de Rodagem do Paraná (DER/PR), Fernando Furiatti.

“E já temos mais obras iniciando em Matinhos, com a duplicação da PR-412 até Praia de Leste, em breve a duplicação de Guaratuba até Santa Catarina, e ainda o EVTEA da Estrada de Guaraqueçaba, que devemos contratar em breve”, complementa.

Segundo a engenheira do DER/PR, Larissa Vieira, cada etapa concluída carrega a marca do desenvolvimento da infraestrutura no Estado. “O progresso dessa obra traz sempre um simbolismo de desenvolvimento da região e a concretização de um sonho que hoje, é apreciado aos olhos de quem sonha junto a entrega da Ponte de Guaratuba”, destaca. “Cada detalhe e execução da estrutura são resultado do trabalho de muitas pessoas, que se dedicam dia e noite, unidas pelo mesmo propósito”.

“A construção da Ponte de Guaratuba sem dúvidas é o projeto mais icônico da engenharia paranaense dos últimos anos, não apenas pela complexidade técnica, mas também pelos desafios superados e pela relevância da obra para o Estado”, diz a engenheira Janice Kazmierczak Soares, diretora Técnica do DER. “Atualmente já estamos com 60% do contrato executado, e o que estava no nosso imaginário há tantos anos, já pode ser visualizado no Litoral”.

Infraestrutura e avanço da obra

Em maio, houve a continuidade na execução das estacas do trecho pré-moldado, envolvendo atividades de cravação, escavação e concretagem, além da fabricação e lançamento das vigas longarinas pré-moldadas, a execução das travessas do trecho pré-moldado, das aduelas de disparo dos apoios 4 e 5, bem como das lajes do trecho pré-moldado.

Para infraestrutura da ponte, até o momento, foi alcançada a marca de 50 estacas concretadas. São 17 estacas concluídas do trecho estaiado e 33 do trecho pré-moldado. Ao total, são 64 estacas, sendo 24 no trecho estaiado e 40 no trecho pré-moldado.

Na mesoestrutura, na execução das travessas que receberão as vigas longarinas, há o acumulado de 12 travessas finalizadas. Já na superestrutura, teve continuidade a fabricação das vigas longarinas pré-moldadas, chegando ao final do mês de maio com o acumulado de 95 estruturas fabricadas e 80 lançadas nas travessas (50%).

No trecho pré-moldado, teve continuidade o lançamento das placas pré-moldadas de concreto, também conhecidas como pré-lajes, sobre as vigas longarinas, onde posteriormente servem de forma para consolidação da laje.

No mês de maio, finalizou-se o acumulado de nove lajes do tabuleiro, de um total de 20 vãos previstos no trecho pré-moldado da ponte. O trecho estaiado compreende ainda três vãos adicionais, totalizando 23 vãos ao longo de toda a ponte.

A superestrutura em trecho pré-moldado é composta por vigas longarinas e pré-lajes fabricadas fora de sua posição final, geralmente no canteiro de obras ou por empresas especializadas. Esses elementos, os quais são classificados como estruturas de concreto pré-moldado, são transportados e posicionados sobre os apoios da ponte. Inicialmente, as vigas longarinas são lançadas sobre as travessas, que posteriormente recebem as pré-lajes. Estas funcionam como um sistema de forma, dispensando o uso de escoramento tradicional. E após o posicionamento das pré-lajes, realizam-se a colocação das armaduras e a concretagem da laje. Após a concretagem, a laje então recebe o revestimento do pavimento, que será destinada ao tráfego de veículos.

Trecho estaiado

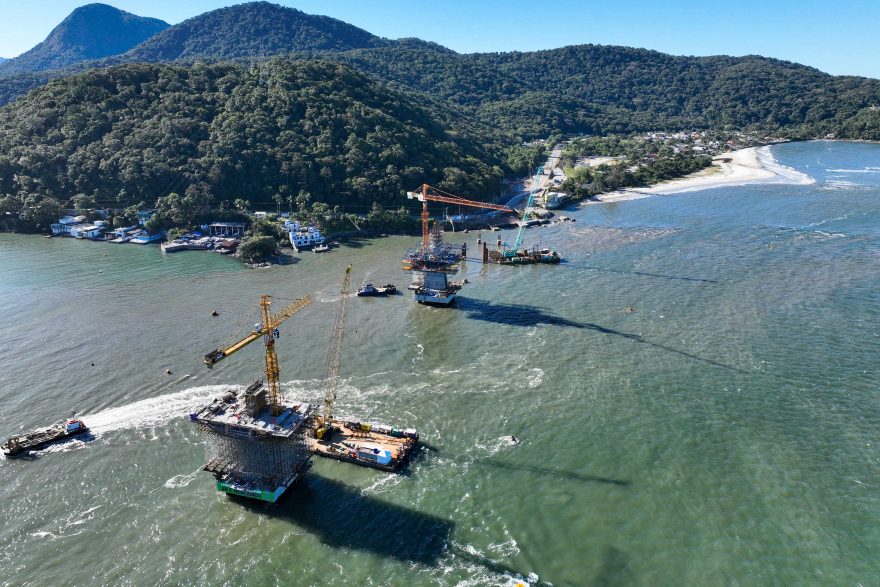

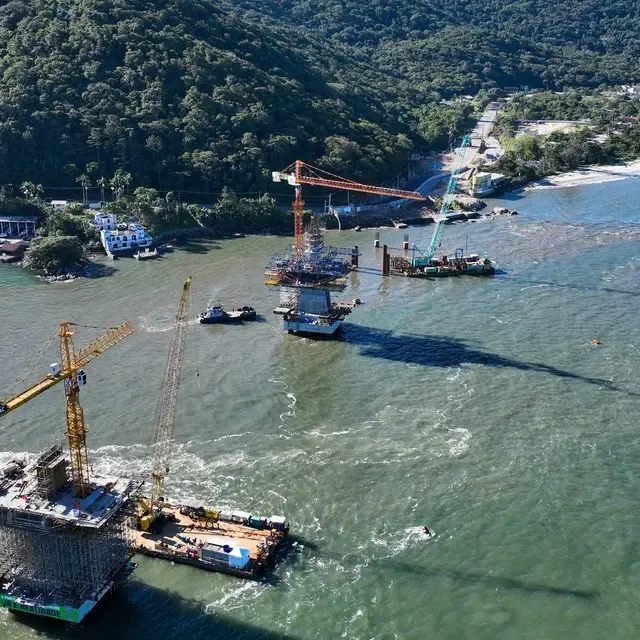

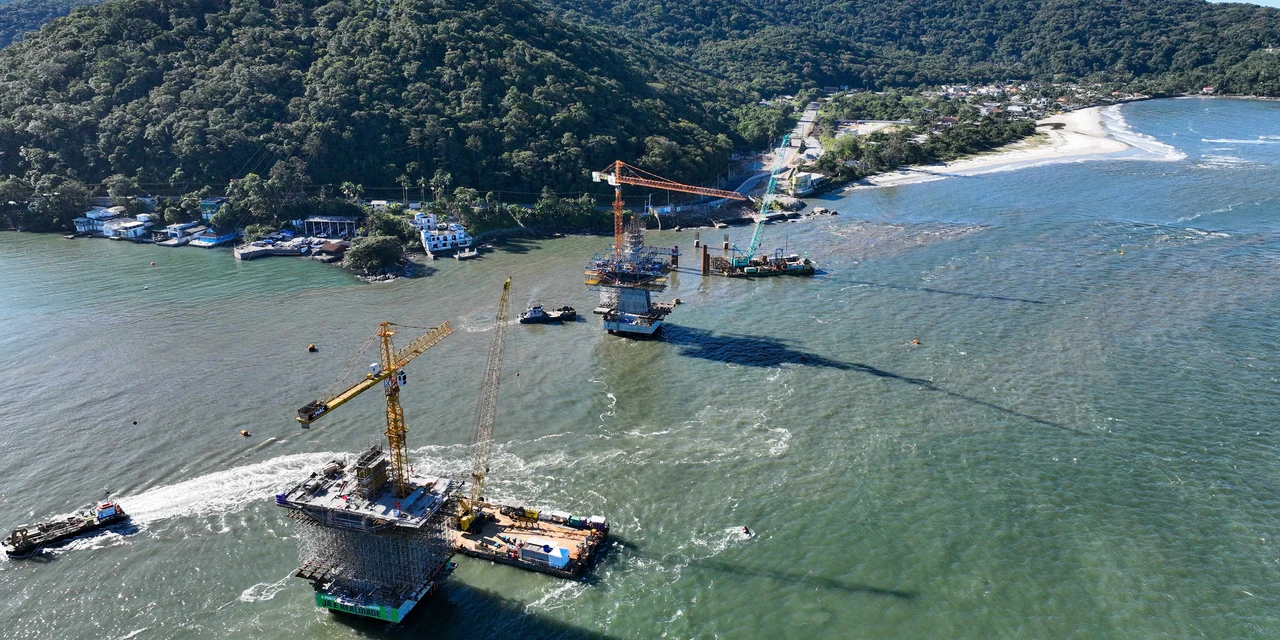

No trecho estaiado da Ponte de Guaratuba, o boletim de obras destaca a conclusão das etapas de infraestrutura (estacas e blocos de coroamento) e mesoestrutura (pilares) das torres principais. Com essa fase finalizada, teve início a execução da aduela de partida, elemento fundamental para a construção em balanços sucessivos.

A aduela de partida do apoio 04 já foi concluída, marcando o início da próxima etapa: a montagem do carro de avanço, estrutura metálica treliçada que permitirá a concretagem no local, das demais aduelas pelo método dos balanços sucessivos.

Ponte de Guaratuba

A ponte estaiada contará com mais de 1.200 metros de extensão, quatro faixas de tráfego, duas faixas de segurança em cada sentido, calçadas com ciclovia e guarda-corpos, proporcionando mais segurança e comodidade a moradores e visitantes do litoral paranaense.

Já são mais de 600 empregos gerados e um time comprometido em entregar uma estrutura que vai facilitar o acesso, impulsionar o turismo e movimentar a economia da região.

A obra é do Departamento de Estradas de Rodagem do Paraná, autarquia da Secretaria de Infraestrutura e Logística (SEIL). Ela pode ser acompanhada em tempo real através das câmeras de monitoramento, acessando a página: www.pontedeguaratuba.pr.gov.br.

Veja como devem ficar os acessos:

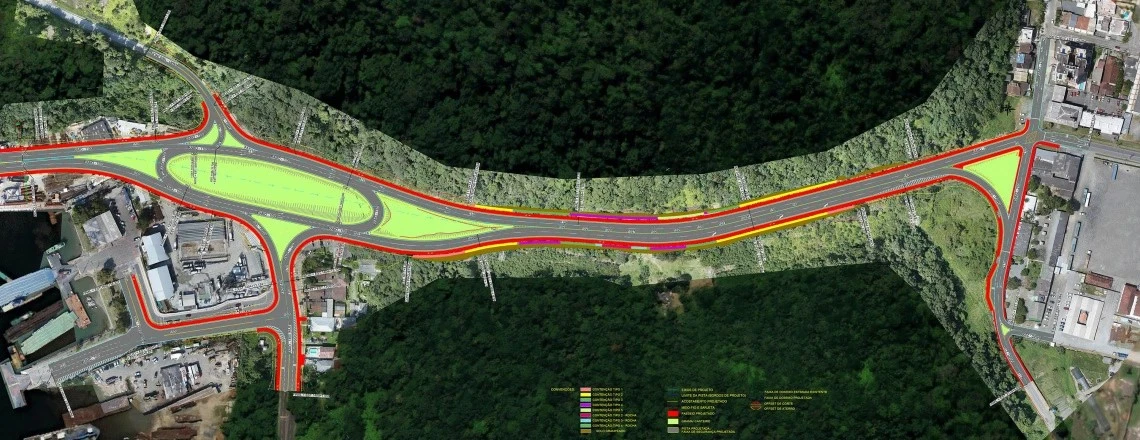

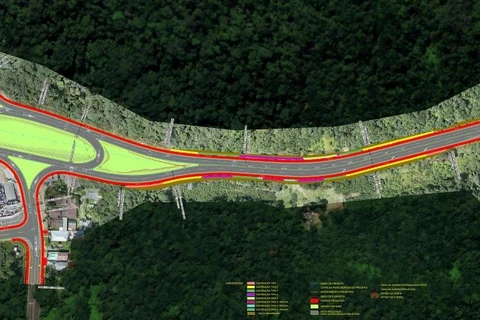

Acesso do lado Guaratuba:

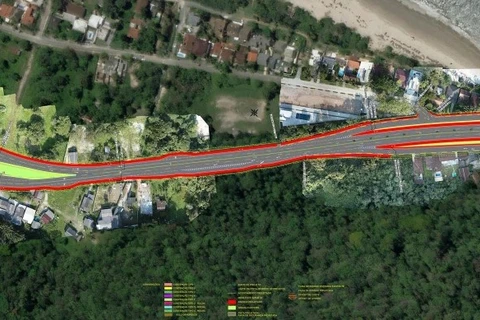

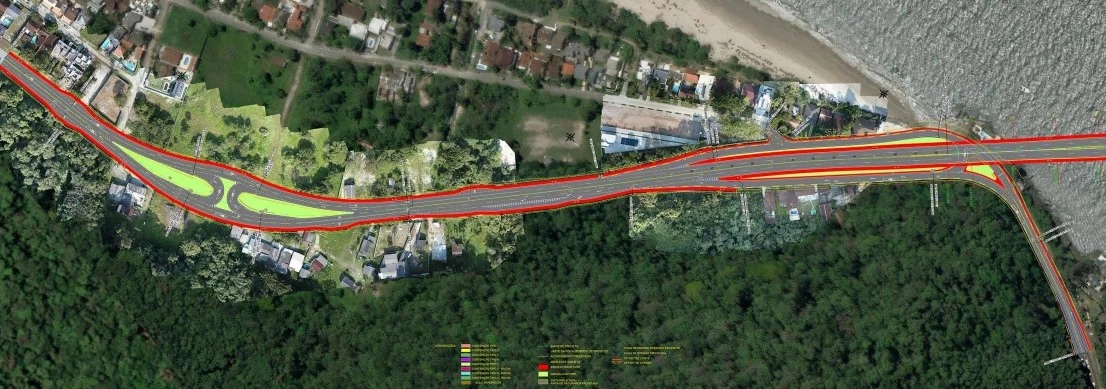

Acesso do lado Matinhos:
